Ritter-Optik Zielfernrohr Montageringe | 30 & 25,4 mm für Weaver / Picatinnyschiene | Hoch

Montageringe für Zielfernrohre mit 30 & 25,4mm Mittelrohr für Weaver- und Picatinnyschienen (Hohe Version)

Weaver & Picatinny Aufkippmontagen in der Ausführung "High" 30 mm from Base to Center

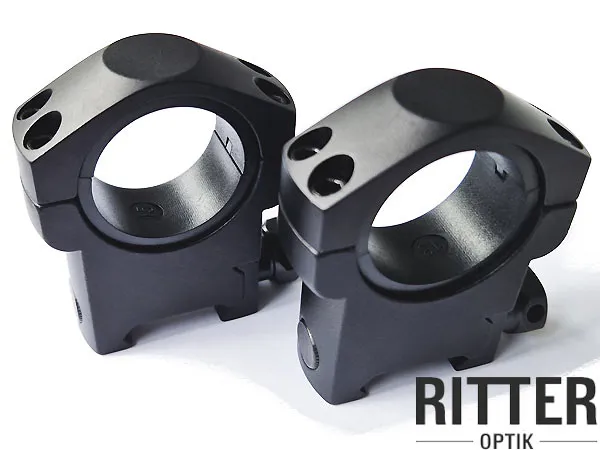

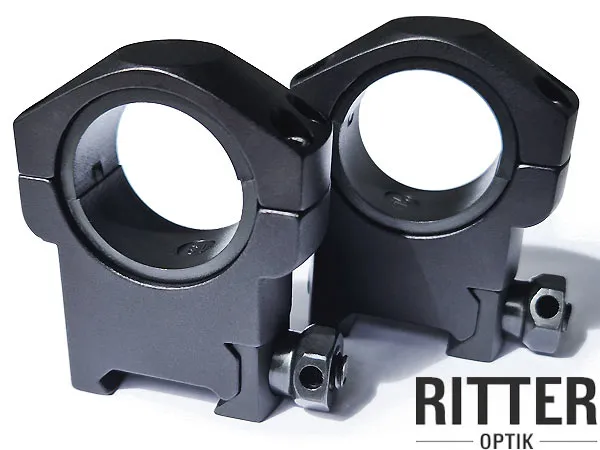

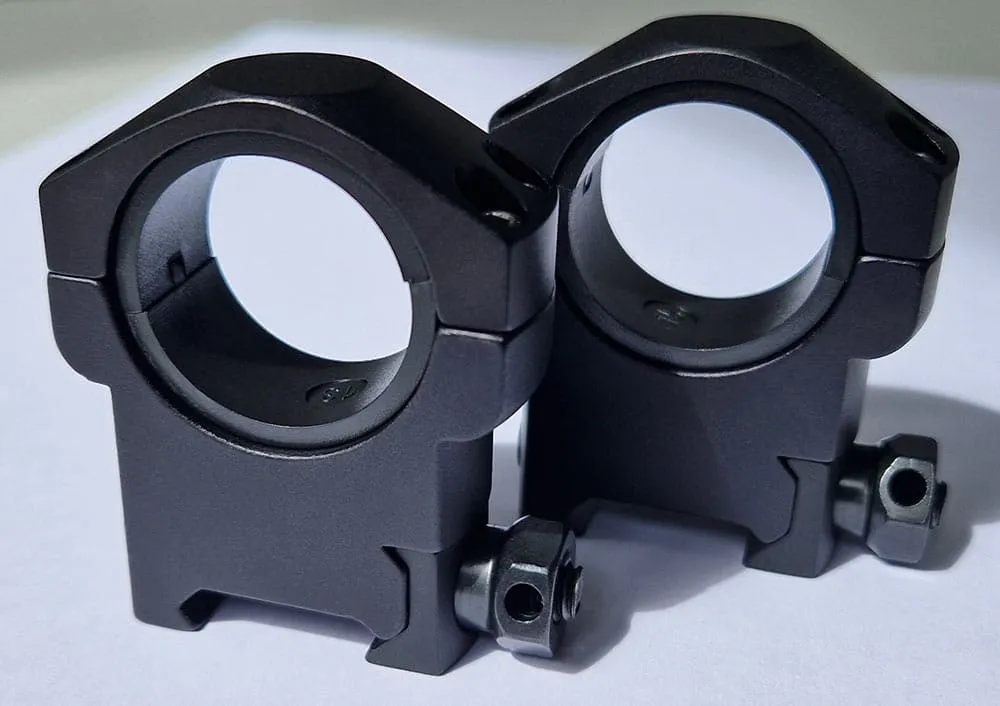

Dieses Paar RITTER-OPTIK Montageringe werden aus einem Block 7075-T6 AIRCraft Aluminium Vollmaterial gefräst. Die Querstrebe mit Gewinde und die Sechskantmutter am Montagefuß wurden aus Stahl gefertigt. Das Gewicht der einzelnen Montagen liegt trotz Vollmaterial bei nur 64 Gramm. Der Mittelrohrdurchmesser dieser Montagen beträgt 30 mm und mit den mitgelieferten Adapterringen können auch Zielfernrohre mit einem Mittelrohrdurchmesser von 25,4 mm (1 Zoll) verbaut werden.

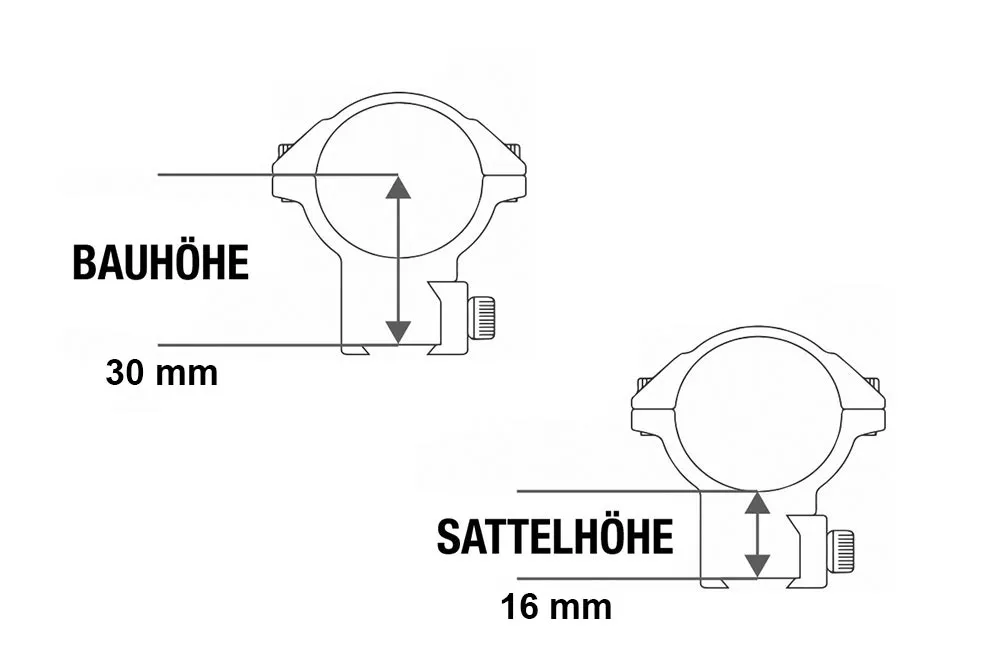

Die Ausführung High steht für eine hohe Bauhöhe und ist optimal für Jagd- und Sport-Zielfernrohre mit 56 mm Objektiv geeignet. Der Außendurchmesser des Zielfernrohrobjektives sollte daher je nach System nicht größer als 66 mm sein. Die Sattelhöhe der Montage beträgt von der Basis aus bis Mittelrohrauflage 16 mm und die Bauhöhe von Basis bis Ringmitte gemessen beträgt 30 mm. Die Gesamtbauhöhe der Montage liegt bei ca. 48 mm und hat eine Bautiefe von 16 mm.

Die Verschraubung erfolgt über 4 Inbusschrauben am Montagering und an der Schienenverschraubung durch einen Sechskant.
Diese RITTER-OPTIK Montageringe sind für Weaverschienen mit 3,8 mm Quernute und für Picatinnyschienen mit 5 mm Quernute (MIL-STD-1913 oder STANAG 2324) kompatibel.

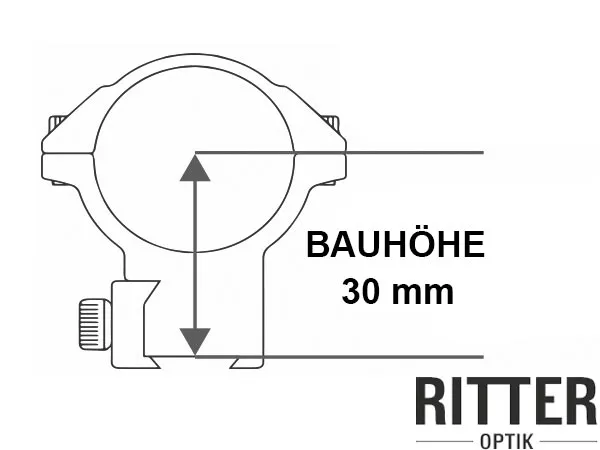

• Die Bauhöhe ab der Basis bis Ringmitte beträgt 30 mm
• Die Sattelhöhe beträgt 16 mm
• Für Zielfernrohre mit 30 mm Tubus und mit Adapter für 25,4mm
• Die Bautiefe der Montage ist 16 mm
• Die Gesamtbauhöhe liegt bei 48 mm
• Der Satz (2 Stück ohne Adapterringe) Montagen hat ein Gewicht von ca. 128 g

Bitte achten Sie beim Montieren der Montageringe auf den richtigen Drehmoment! Falsche Werte oder zu starkes Anziehen (oder einseitiges Anziehen) der Inbus-Schrauben können zu Schäden am Zielfernrohr und den Innenteilen führen.

Drehmomentwerte:

• Ringschrauben: 22 IN-LBS (2,5 NM)
• Basis Sechskantschraube: 62 IN-LBS (7 NM)

 Die Lieferung erfolgt immer als Set mit 2 Montageringen.
