Ritter-Optik Zielfernrohr Montageringe | 30 & 25,4 mm für Weaver / Picatinnyschiene | Low
Montageringe für Zielfernrohre mit 30 & 25,4mm Mittelrohr für Weaver- und Picatinnyschienen (Low Version)
Weaver & Picatinny Aufkippmontagen in der Ausführung "LOW" 22 mm from Base to Center

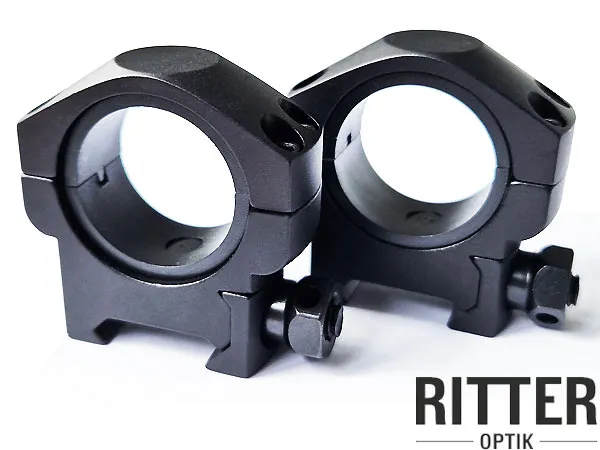

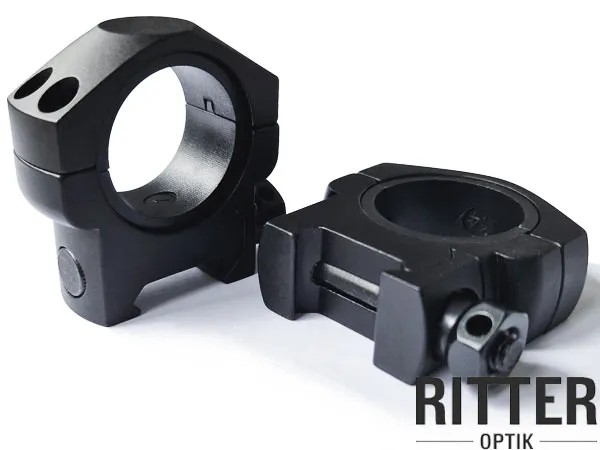

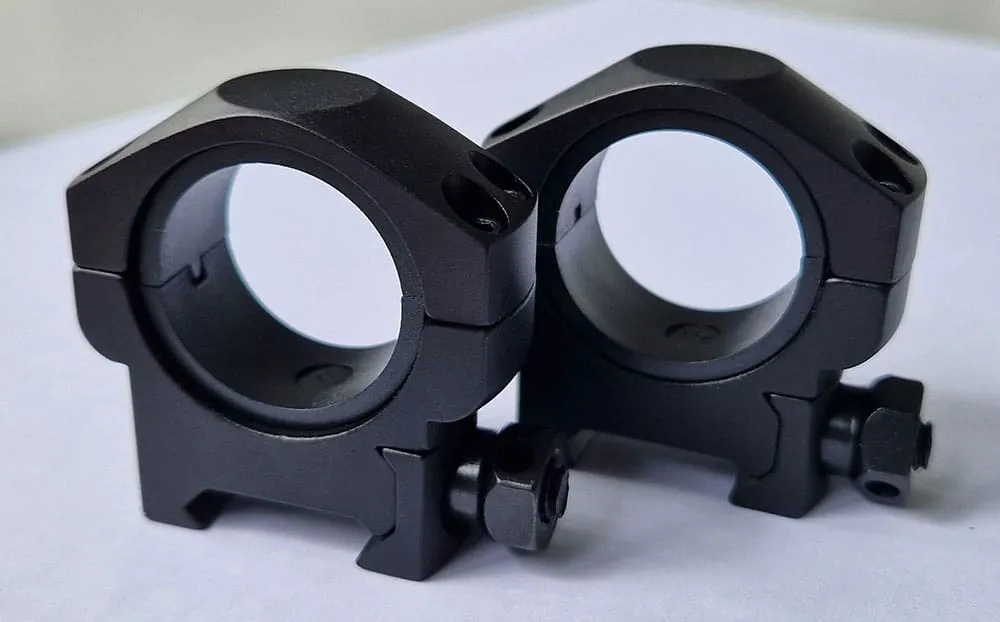

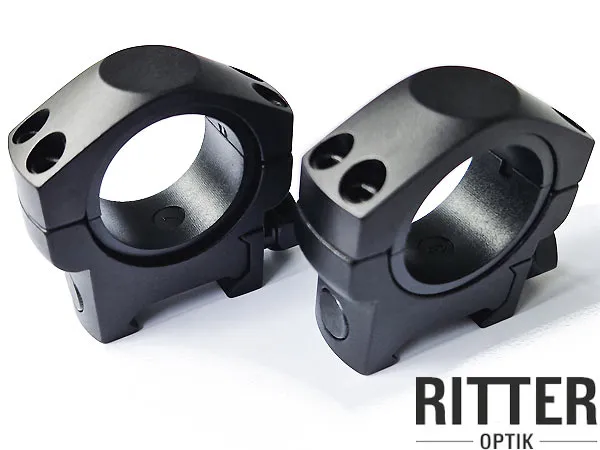

Dieses Paar RITTER-OPTIK Montageringe wurden aus einem Block 7075-T6 AIRCraft Aluminium Vollmaterial gefräst. Die Querstrebe mit Gewinde und die Sechskantmutter am Montagefuß wurden aus Stahl gefertigt. Das Gewicht der einzelnen Montagen liegt trotz Vollmaterial bei nur 51 Gramm. Der Mittelrohrdurchmesser dieser Montagen beträgt 30 mm und mit den mitgelieferten Adapterringen können auch Zielfernrohre mit einem Mittelrohrdurchmesser von 25,4 mm (1 Zoll) verbaut werden.

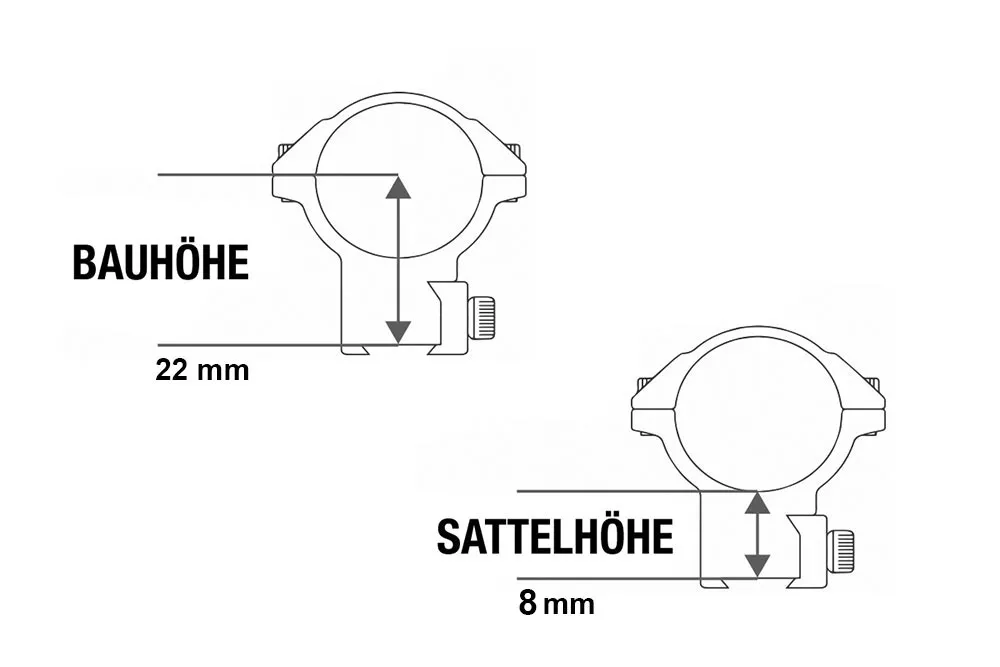

Die Ausführung Low steht für eine niedrige Bauhöhe und ist optimal für Drückjagd-Zielfernrohre mit bis zu 44 mm Objektiv geeignet. Der Außendurchmesser des Zielfernrohrobjektives sollte daher je nach System nicht größer als 47 mm sein. Die Sattelhöhe der Montage beträgt von der Basis aus bis Mittelrohrauflage 8 mm und die Bauhöhe von Basis bis Ringmitte gemessen beträgt 22mm. Die Gesamtbauhöhe der Montage liegt bei ca. 40mm und hat eine Bautiefe von 16mm.
Die Verschraubung erfolgt über 4 Inbusschrauben am Montagering und an der Schienenverschraubung durch einen Sechskant.
Die RITTER-OPTIK Montageringe sind für Weaverschienen mit 3,8 mm Quernute und für Picatinnyschienen mit 5 mm Quernute (MIL-STD-1913 oder STANAG 2324) kompatibel.

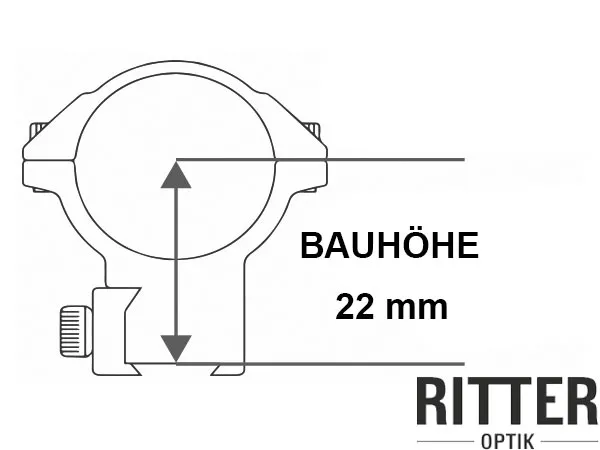

- Die Bauhöhe ab der Basis bis Ringmitte beträgt 22 mm

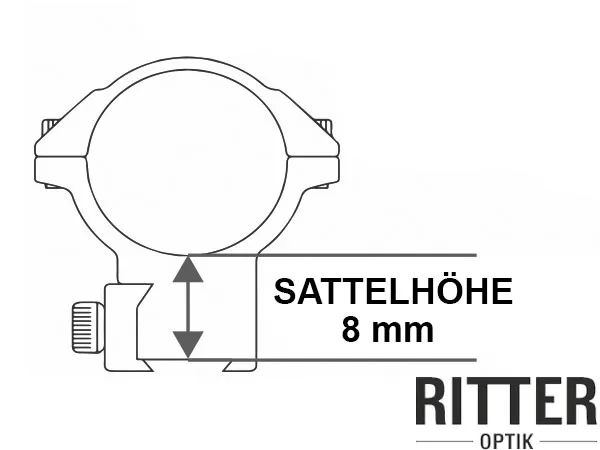

- Die Sattelhöhe beträgt 8 mm
- Für Zielfernrohre mit 30 mm Tubus und mit Adapter für 25,4mm
- Die Bautiefe der Montage ist 16 mm
- Die Gesamtbauhöhe liegt bei 40 mm
- Der Satz (2 Stück ohne Adapterringe) Montagen hat ein Gewicht von ca. 102 g
Bitte achten Sie beim Montieren der Montageringe auf den richtigen Drehmoment! Falsche Werte oder zu starkes Anziehen (oder einseitiges Anziehen) der Inbus-Schrauben können zu Schäden am Zielfernrohr und den Innenteilen führen.
Drehmomentwerte:
- Ringschrauben: 22 IN-LBS (2,5 NM)
- Basis Sechskantschraube: 62 IN-LBS (7 NM)
Die Lieferung erfolgt immer als Set mit 2 Montageringen.
Ritter-Optik Montageringe | 30mm für Weaver & Picatinny | Low
Hersteller und verantwortliche Person für die EU:
V-VISIONS III - RITTER-OPTIK
Hans-Jürgen Ritter
Gewerbestr. 5
45549 Sprockhövel
Email: info@ritter-optik.com
Tel.: +49 (0) 2324 9210850
Ritter-Optik Zielfernrohr Montageringe | 30 & 25,4 mm Mittelrohr für Weaver / Picatinnyschiene | Low
Lieferumfang
- 2x Montagering 30 mm Tubus niedrige Version
- Inbusschlüssel
- Adapterringe für 25,4mm (Kunststoff)
- Informationen zur Produktsicherheit :
-
Hersteller und verantwortliche Person für die EU:
V-VISIONS III - RITTER-OPTIK
Hans-Jürgen Ritter
Gewerbestr. 5
45549 Sprockhövel
Email: info@ritter-optik.com
Tel.: +49 (0) 2324 9210850
Sicherheitshinweise
Die Montage von Zieloptiken mit Montagen sollte von einem qualifizierten Büchsenmacher installiert und überprüft werden.
Für Schäden oder Verletzungen, die aus einer unsachgemäßen Installation oder Verwendung resultieren, wird keine Haftung übernommen.
